660MW CFB鍋爐機組空壓機系統選型優化研究

   摘要：對平朔660MW循環流化床鍋爐機組空壓機系統的設備選型及運行特性進行分析。通過分析螺桿機和離心機的工作原理，分析這2種空壓機的優缺點，提出較為合理的空壓機系統選型技術方案。結果表明，單獨采用離心機作為壓縮空氣來源，較聯合采用螺桿機和離心機，系統更為簡單、可靠，且運行維護費用大幅降低，能夠有效提高機組運行的安全性和經濟性，同時也可為同類型機組空壓機系統的選型提供參考。

1 引言

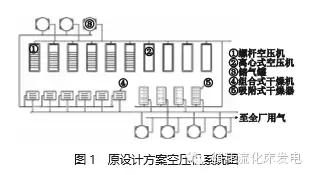

隨著CFB機組逐漸向高參數、大型化發展，各種系統及設備所需的用氣量也在相應增加，空壓機數量也相對較多。作為電力生產過程中的關鍵供氣設備，目前市場上空壓機主要有螺桿機和離心式壓縮機兩大類產品，此類設備不僅功率大， 而且能耗高。CFB機組廠用電率相對較高，而空壓機所占電耗比例也相對較高。為了降低耗電量， 根據機組實際所需用氣量，對空壓機的設備選型進行優化，可有效降低CFB機組發電成本，提高機組運行的經濟性。全廠儀用、雜用、脫硫系統用氣、除飛灰系統輸送用氣、煤泥噴槍用氣、石灰石粉輸送用氣及密封罐車輸送用氣都由空壓機供給。為保證輸送空氣的品質，采用干燥和過濾等后處理設備進行除油、除水、除雜質處理。全廠設集中空壓機 站，原設計方案空壓機站共設置規格為60 m3/min、0.75MPa的螺桿空壓機6臺，其中4臺運行、2臺備用，規格為215 m3/min、0.75 MPa的離心空壓機4臺， 其中3臺運行、一臺備用，如圖1所示。

2 空壓機選型分析

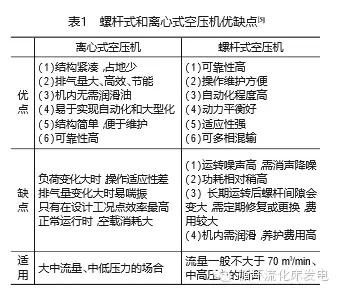

常用的空壓機主要有活塞式、螺桿式以及離心式。活塞式空壓機噪聲大，性能不好，產氣品質不良，運行可靠性差，相對于螺桿式和離心式空壓機，具有能耗相對較高、設備運行及維護較為復雜、出氣含油量較高、噪聲相對較大的缺點，而螺桿式以及離心式空壓機具有活塞式空壓 機無可比擬的優點，不僅降低了能源消耗、設備維護及管理費用，而且使設備工作環境得到改善， 設備運行更加穩定、可靠。市場上目前燃煤發電站用大排量空壓機(排量在42.5 m3/min以上)主要有離心式和螺桿機空壓機兩大類。為了保證電站燃煤機組空壓機運行的經濟性和穩定性，需對這兩類空壓機進行分析，以優化選取合理的空壓機類型。表1為螺桿式空壓機和離心式空壓機的優缺點及適用范圍。由表1可知，離心式空壓機具有結構緊湊、占地少、排氣量大、高效節能、易于實現自動化和大型化并且可靠性高等優點，但也存在負荷變化大時操作適應性差以及排氣變化量大等缺點，主要適用于大中流量、中低壓力的場合。 螺桿式空壓機具有可靠性高、操作維護方便、適應性強、可多相混輸?shù)葍?yōu)點，但也存在運轉噪聲高需消聲降噪，長期運轉后螺桿間隙變大，需定期修復或更換費用較大以及養護費用較高等缺點， 主要適用于中高壓力的場合。
