超臨界機組并網和切缸過程中汽機、旁路、給水控制策略

  摘要:華潤電力登封有限公司自630MW超臨界帶爐水循環泵投產以來，在機組啟動過程中經常在并網和切缸過程中，由于汽機主控、旁路或者給水控制等經驗不足，經常出現爐水循環泵跳閘等事件，給機組的安全運行帶來了較大隱患，經過幾次啟動并及時總結后，制定出了全流程主要危險點的控制策略，對機組的啟動有較大的指導意義。

一、概述

華潤登封二期鍋爐為一次中間再熱、超臨界壓力變壓運行、帶內置式再循環泵啟動系統的直流鍋爐，單爐膛、平衡通風、爐底采用風冷干排渣、全鋼架、全懸吊、Π型露天布置。

鍋爐型號：HG1970/25.4-PM18型。其中HG表示哈爾濱鍋爐廠，1970表示該鍋爐BMCR工況蒸汽流量，單位是t/h。25.4表示該鍋爐額定工況蒸汽壓力，單位是MPa，PM18表示該鍋爐設計煤種為貧煤、設計序列號為18。

超臨界機組帶內置爐水循環泵機組在整套啟動吹管、調試啟動以及正常啟動過程中，對鍋爐分離器儲水箱的控制一直是個難點，在華潤電力登封有限公司630MW機組啟動過程中就出現過在并網、切缸等過程中汽機、旁路、給水控制不好出現爐水循環泵跳閘事件，為此公司成立了攻克小組，開展研討會、試驗等，最終形成了一套行之有效的啟動策略。

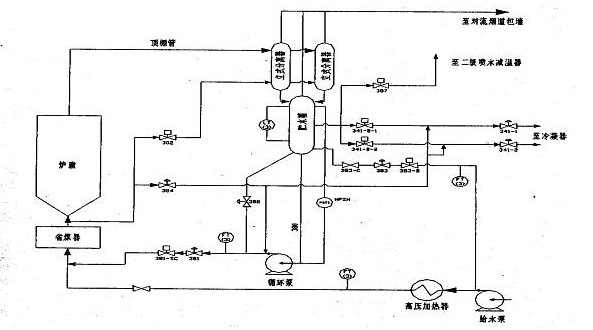

二、系統流程介紹

華潤登封鍋爐爐水循環泵是啟動系統的重要組成部分，采用KSB的無泄漏泵。無泄漏泵的主要結構特點是將泵的葉輪和電機轉子裝在同一主軸上，置于相互連通的密封壓力殼體內，泵與電機結合成一整體，沒有通常泵與電機之間連接的聯軸器結構，沒有軸封，從根本上消除了泵泄漏的可能性。無泄漏泵電機的定子和轉子用耐水耐壓的絕緣導線做成繞組，浸沉在高壓冷卻水中，電機運行時所產生的熱量由高壓冷卻水帶走，并且該高壓冷卻水通過電機軸承的間隙，既是軸承的潤滑劑又是軸承的冷卻介質。泵體與電機是被分隔的兩個腔室，中間雖有間隙不設密封裝置使壓力可以貫通，但泵體內的鍋水與電機腔內的冷卻水是兩種不同的水質，兩者不可混淆。由于電機的絕緣材料是一種聚乙烯塑料，不能承受高溫，溫度超過80℃絕緣性能就明顯惡化，因此繞流電機內部的高壓冷卻水溫度必須加以限制。由于繞組及軸承的間隙極為緊密，因此高壓冷卻水中不得含有顆粒雜質，在高壓水管路中必須設有過濾器。高壓冷卻水的水質要比鍋水干凈得多，其水溫也要比鍋水的溫度低得多，為了帶走電機運行產生熱量和泵側傳到電機的熱量，保證電機的安全運行，必須配有一套冷卻高壓水的低壓冷卻水系統。
