解析操作尋優系統在火力發電廠中的應用

   摘要：隨著國家環保政策的持續推進，火電廠的節能減排壓力愈發凸顯，對企業的管理優化及技術創新提出了更高的要求。面對企業發展的需要，華潤電力登封有限公司大膽創新與珠海印步軟件聯合開發出了一套全新的操作尋優系統(OOS)，2015年5月起應用在發電運行管理。

1 電廠概述

華潤電力登封有限公司二期現役機組為采用東方汽輪機廠引進技術生產的型號為N630-24.2/566/566超臨界、一次中間再熱、沖動式、單軸、三缸四排汽、雙背壓、純凝汽式汽輪機。額定出力630MW，最大連續出力664MW，額定轉速3000rpm。配套采用哈爾濱鍋爐廠制造的型號為HG-1970/25.4-PM18超臨界參數變壓運行直流爐，單爐膛、一次再熱、平衡通風、露天布置、固態排渣、全鋼構架、全懸吊結構Π型鍋爐，前后墻對沖燃燒方式，前后墻燃燒器各4層，最大連續蒸發量1970t/h，額定蒸發量1912.6t/h，采用直吹式制粉系統，每臺爐配置4臺雙進雙出磨煤機，每臺磨煤機配置2臺稱重式給煤機。配套采用采用東方電機廠生產的型號為QFSN-630-2-22三相同步發電機，額定功率630MW，額定容量700MVA，額定電壓22KV，額定電流18370A，額定功率因數0.9，最大連續功率664MW，最大連續容量728MVA。

2 操作尋優

華潤電力登封有限公司操作尋優系統(OOS)，該系統是由華潤電力登封有限公司自行設計，與珠海印步軟件有限公司聯合開發而成。本系統實施分為三個階段，以生產實時數據為基礎的性能計算與開發的第一階段，以可控因子標桿值數據庫為基礎，進行耗差計算與分析第二階段，第三階段以耗差分析為基礎，對運行人員運行操作進行考核，同時對與操作有關超限參數進行統計，并對個人在工作中表現給予評分，完成個人、班值等綜合考評。

系統包括了性能耗差分析、操作指導、操作考評、KPI考評、趨勢分析、計算配置、數據錄入、個人設置。

系統性能分析主要顯示顯示各機組鍋爐性能、汽輪機性能、熱力平衡圖、加熱器性抽汽性能圖、供熱性能畫面、輔機性能指標畫面。其中點擊每個參數即可查看相應的趨勢、同時也可以根據自己的想法去查看一個時間段的歷史趨勢，也可以對比不同參數在相應時間段的趨勢圖。

耗差分析主要有鍋爐風煙系統耗差、汽輪機系統耗差、耗差指標匯總、煤耗追蹤分析、可控與不可控參數分析。耗差匯總圖中顯示的是機組運行時主要參數偏離標桿值所參數的耗差，以及相應的占比?？煽夭徊豢煽貐?shù)分析圖：主要依據參數在運行過程中，是否可直接調整，分為可控參數與不可控兩部分，并匯總成餅圖供分析對比用。

操作指導顯示的主要是各機組主要參數偏離標桿值時產生的耗差在對應摻燒方式下煤價的價格，同時反映出操作不當損失了或節約了多少錢的占比。按機組劃分，每臺機組劃分為機組經濟指標、中間變量、可控因子等三大部分。

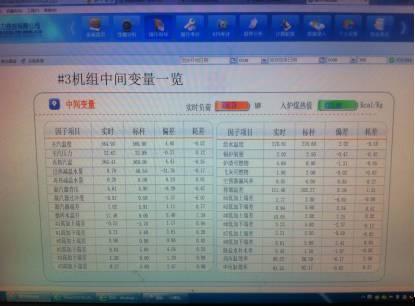

畫面中顯示的是中間變量實際值、標桿值、偏差值以及所對應的耗差值。
