600MW超臨界循環流化床鍋爐關鍵問題研究

   四川白馬600MW超臨界循環流化床鍋爐研發在設計過程中，面臨不少亟需解決的關鍵性問題。這些問題主要包括雙布風板大爐膛密相區顆?；旌蠁栴}、床料平衡與控制問題，高爐膛中氣固濃度分布，二次風穿透問題，懸吊受熱面表面顆粒流動問題，六分離器循環回路物料平衡問題，爐膛水冷壁、中隔墻和懸吊受熱面的熱流分布規律，超臨界水動力特性，回料系統受阻對爐膛運行的影響和水冷壁的防磨等。這些問題均是600MW超臨界CFB鍋爐設計和運行中至關重要和必須解決的問題。該文主要介紹為解決這些問題而開展的大量實驗研究和數值模擬研究工作及其主要結果。實爐的運行結果驗證了研究結果的預測。

0 引言

循環流化床(circulating fluidized bed，CFB)燃燒技術有著燃料適應性廣、污染排放低、負荷調節比大、灰渣利用率高等優點，近年來取得了快速的發展。超臨界循環流化床(SCFB)兼具了CFB燃燒技術和超臨界蒸汽循環的特點，是一種高效清潔燃煤發電技術，商業前景廣闊。

大型超臨界CFB鍋爐技術綜合了低成本污染控制和高供電效率兩方面優勢，是循環流化床鍋爐的發展方向。近十幾年來，國外多家CFB制造商、國內三大鍋爐廠和多家科研單位陸續提出了各自的超臨界循環流化床鍋爐設計方案，具體見表1?？傮w上看，大爐膛對稱布置多個分離器和外置式換熱器成為共性，采用雙布風板方案居多，爐膛截面積400m2左右、爐膛高度達到50m左右。

2013年4月14日，四川白馬600MW超臨界CFB鍋爐順利通過168h全負荷試運行，成功投入商業運營。該機組是繼波蘭Lagisza460MW超臨界CFB機組投運后，單機容量最大的超臨界CFB機組。

白馬600MW超臨界CFB鍋爐為超臨界直流爐，爐膛寬15m，深28m，高55m。鍋爐采用單爐膛雙布風板結構，中間設置有中隔墻，左右對稱布置6個分離器及回料系統。這種帶有中隔墻、雙布風板大爐膛、6回路的超臨界循環流化床鍋爐為世界第1臺，設計具有挑戰性。氣固流場、傳熱、水動力、穩定性，如大爐膛雙布風板支腿密相區顆粒混合問題、床料平衡與控制問題，高爐膛氣固濃度分布，二次風穿透問題，懸吊受熱面表面顆粒流動問題，六分離器循環回路物料平衡問題，爐膛水冷壁、中隔墻和懸吊受熱面的熱流分布規律，超臨界水動力特性，回料系統受阻對爐膛運行的影響等問題，是600MW超臨界循環流化床鍋爐設計和運行中至關重要和必須解決的問題。

本文將主要介紹這些問題相關的實驗室試驗和數值模擬解決方法和主要研究結果。

1 爐內氣固混合與流動特性

循環流化床鍋爐爐膛中氣固間強烈的混合有利于固體顆粒和氣相間的質量、熱量傳遞，改善爐內燃燒、溫度均衡、產物生成及與受熱面間傳熱，對爐內燃燒及穩定操作運行均有著重要的作用。隨著鍋爐容量和蒸汽參數的不斷增大，爐膛橫截面尺寸也隨之增大。四川白馬600MW超臨界CFB鍋爐橫截面積為15mX28m，爐膛中部設有中隔墻，并在頂部設有多個懸吊屏，這些結構對爐內固相顆粒的混合均會產生不利影響。爐內固相顆粒的混合成為超臨界循環流化床鍋爐研發過程中的一大關鍵問題。

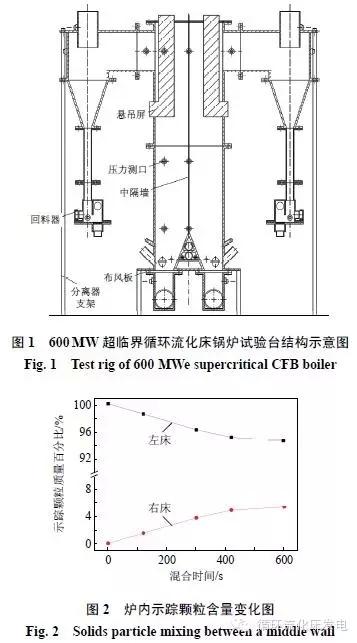

中隔墻對爐內固相顆?；旌系挠绊懤鋺B(tài)試驗在浙江大學600MW超臨界循環流化床鍋爐模化試驗系統中進行，見圖1。試驗以鐵粉為床料，并在運行穩定時從爐膛單側加入示蹤粒子。試驗結果如圖2所示，隨著時間推進，固相顆?；旌系迷胶?。中隔墻能夠影響固相顆粒的橫向擴散，其影響程度由中隔墻的幾何尺寸和布置決定。
