600MW超臨界機組深入研究

    燃燒調整的目的是在保證鍋爐設備安全、滿足汽輪機對鍋爐參數要求的前提下，調整燃燒器各層的燃料分配，調整一、二次風的分配，以達到爐膛熱負荷均勻、爐膛受熱面不結渣、火焰不沖刷水冷壁、低NOx排放，使鍋爐在最安全、經濟的條件下運行。給水控制系統投入穩定運行是超臨界直流爐安全穩定運行的關鍵，通過對超臨界直流爐給水控制系統的深入研究、控制參數整定及優化改進，系統能長期投入穩定運行，保證了機組的安全經濟運行。

1 設備概述

我公司二期工程為2×630MW國產超臨界燃煤機組，采用哈鍋型號為HG-1970/25.4-PM18超臨界參數變壓運行直流爐，單爐膛、一次再熱、平衡通風、露天布置、固態排渣、全鋼構架、全懸吊結構Π型鍋爐，爐頂采用大罩殼密封結構，前后墻對沖燃燒方式，前后墻燃燒器各4層。最大連續蒸發量1970t/h，額定蒸發量1912.6t/h。

制粉系統：正壓直吹式，由兩臺動葉調節軸流式一次風機提供介質流動動力，每臺爐配置4臺雙進雙出磨煤機，BMCR工況設計煤種下四臺磨煤機全部投入運行無備用。

汽水系統：設內置式啟動系統，包括四個啟動分離器、一個貯水箱、一臺爐水循環泵、水位控制閥、截止閥、管道及附件等。

風煙系統：配有兩臺動葉調節軸流式送風機，兩臺動葉調節軸流式引風機?？諝忸A熱器為三分倉回轉式空氣預熱器。

2 燃燒調整

我公司的MGS-4360雙進雙出鋼球磨煤機銘牌出力75t/h，正常運行時(鍋爐負荷大于50%)磨煤機出力在額定出力的50%-100%、差壓料位在400-800Pa之間運行。

2.1制粉系統運行投運方式：

鍋爐正常運行時，根據負荷指令不同，磨檢修、檢查的需要，磨的運行方式有：

①A、B、C、D運行：此運行方式一般在機組負荷大于500MW或煤質較差時，過熱度要求一般在45℃左右，鍋爐各受熱面壁溫水平較高，汽溫比較好控制，各磨負荷風門開度均大于40%,一次風機出力余度一般較大。

②A、B、C運行：此運行方式對過熱度要求一般在30℃以上，水冷壁壁溫一般較高、汽溫水平不高，此方式的調節要點在于加大運行磨每層二次風門開度，A磨出力相對來說減小，燃料成倒三角控制，將爐膛火焰中心上移。

③A、B、D運行：此運行方式對過熱度要求一般在15℃左右，水冷壁壁溫一般也較高、汽溫水平適中，此方式的調節要點在于加大運行磨每層二次風門開度，A、B磨出力相對來說減小，D磨出力加大。

④A、C、D運行：此運行方式機組負荷不應太低，一般400MW左右，主要是入爐燃料煤質所致。

⑤B、C、D運行：此運行方式對過熱度要求一般在10℃左右，水冷壁壁溫比較好控制，但屏過壁溫不太好控制，一級減溫水調門開度較大。

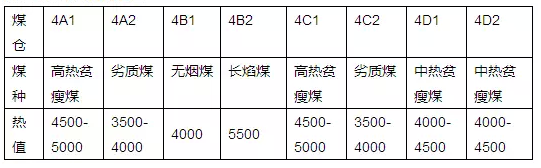

鍋爐配煤方式及發熱量

根據機組運行經驗的積累，一般在A磨運行時，前墻垂直水冷壁壁溫比較難控制，究其原因還是配煤方式及雙進雙出鋼球磨特性的影響，經過試驗調整，在相同的磨出力的情況下偏置A1A2負荷風門開度得出：適當減小A2負荷風門開度，壁溫水平會往下降。通過數學空間建模分析，在磨內一個動態過程呈現，磨內高貧和劣質在磨內經過鋼球研磨，經A1分離器吹出的粉通過A1-A4分管輸送至前墻，經A2分離器吹出的粉通過A5-A8分管輸送至后墻。在A1A2負荷風門開度相等時，由于輸送至后墻阻力難度較前墻大，此時前墻出粉相對較多，熱負荷較強，致使前墻壁溫高;減小A2負荷風門開度，此時磨內粉趨于A2側，A1側粉濃度變小，但A1側相對風速、風壓加大，爐膛火焰拉長，前墻熱負荷降低，壁溫下降。同樣的原理可以引申到B、C、D磨。
