300MW循環流化床鍋爐一次風機變頻改造的應用

   本文介紹了高壓變頻器在300MW循環流化床鍋爐一次風機上的應用，通過風機變頻調速改造，實現降低廠用電，降低噪音，減小風道振動。

前言

火力發電廠輔機的經濟運行，關系著廠用電率的高低?；痣姀S鍋爐風機，特別是一次風機在運行中普遍存在能耗高、噪音大、風道振動的問題，尤其是循環流化床鍋爐更為顯著。

1 設備概況

遼寧調兵山煤矸石發電有限責任公司2*300MW機組為上海鍋爐廠制造的大型循環流化床鍋爐，鍋爐型號SG-1065/17.5-M804。風煙系統采用雙引風機、雙一次風機、雙二次風機布置。一次風機采用入口擋板調節控制風量，即使?jié)M負荷運行，一次風機入口擋板開度也不到30%，風機全速運行，大量的能量消耗在節流損失中，并且風機運行時風道振動和噪音很大，為解決上述問題，經反復調研論證，選用東方日立(成都)電控設備有限公司的HI系列高壓變頻器，對#1、2爐一次風機進行變頻改造，以實現降低廠用電，提高風機效率，降低噪音，減小風道振動。

1.1 一次風機設備簡述

一次風機電動機技術參數為：電機型號STMKK560-4S，容量3000KW，額定電壓6KV，額定轉速1482r/min，額定電流332A，絕緣等級F級，上海電機廠生產。

一次風機技術參數為：風機型號GJ34942，形式雙吸離心式風機，額定流量305400Nm3/h，全壓28170.56Pa，額定轉速1490r/min，輸入軸功率(kW)771.8～1039，成都電力機械廠生產。

1.2 高壓變頻器設備簡述

東方日立(成都)電控設備有限公司生產的HI系列DHVECTOL-DI03550/06型單元串聯多電平電壓源型高壓變頻器屬于電壓源型高壓變頻器，采用直接高高變換的方式，技術方案采用單元串聯多電平電壓源型，結構采用多個變頻器單元串聯疊加輸出的方式，變頻器的控制方式采用多級PWM疊加技術，變頻器輸出電壓由所有單元輸出疊加而成，波形非常接近于正玄波，諧波含量很低，極大的減小了對交流電機的諧波污染，實現優質的可變頻變壓的電壓和電流輸出。具有高效率、高功率因數低諧波特點，整機效率≥97%，功率因數≥0.96，輸出電流不平衡度�0.7%,輸出諧波�3%。設備由移相變壓器單元、工頻旁路單元、變頻功率單元三部分組成。

2 改造方案介紹

2.1 電氣一次回路變化

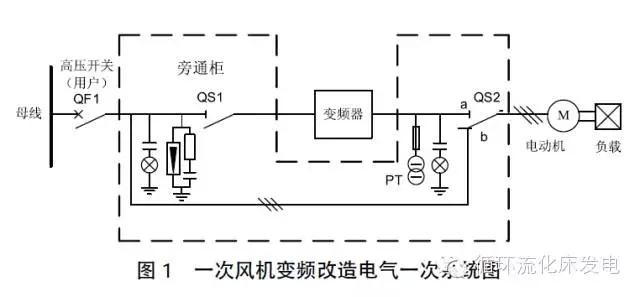

如圖1，改造方案采用一拖一方案保留原系統所有設備,將高壓變頻器串入高壓電機回路。同時設有旁路功能，一次風機變頻運行時，入口調節擋板全開，一次風通過改變一次風機電機轉速來調節，變頻器出現故障時，風機跳閘后，手動切換至工頻定速運行，調節擋板同時也參與一次風壓控制。風機變頻運行向工頻定速運行切換時，應停運一次風機，手動切換一次回路后，按原方式投入運行。
