燃煤發電機組電除塵器節能減排改造實踐

發布時間：2016-02-18 點擊：5

摘要：介紹了高頻電源相較于傳統工頻電源的優越性，并以某燃煤電廠4#機組(600MW)電除塵器高頻電源改造項目為例，分析并討論了高頻電源在燃煤機組上的應用特點及節能減排效果，為中國燃煤機組電除塵器節能提效改造提供了借鑒。

近年來，我國中東部地區發生霧霾天氣的范圍日益擴大，并越趨頻繁和嚴重。造成霧霾的主要原因之一是大氣污染物排放負荷巨大，遠超環境承載能力。因此，為了進一步削減大氣污染物排放，緩解大氣污染現狀，2011年修訂并發布的《火電廠大氣污染物排放標準》(GB13223—2011)規定煙塵排放限值為30mg/m3(特別排放限值20mg/m3)。作為工業大氣污染物排放主要污染源的燃煤火力發電企業承受著巨大的節能減排壓力。

2009年，我國火電廠采用電除塵器的鍋爐容量占95%以上。隨著環保要求的不斷趨嚴，布袋除塵器和電袋除塵器比例逐年提高，但是在近期內改變不了電除塵技術的主流地位。據統計，如要達到GB13223—2011規定的煙塵排放限值，全國有74%以上的火電廠電除塵器需要進行技術改造。

與眾多電除塵器節能提效技術相比，高頻電源技術具有投資省、見效快、不需對電除塵器本體改造等諸多優點，因此被認為是火電廠電除塵器技術改造的重要技術措施之一。

1高頻電源技術概況

1.1高頻電源技術簡介

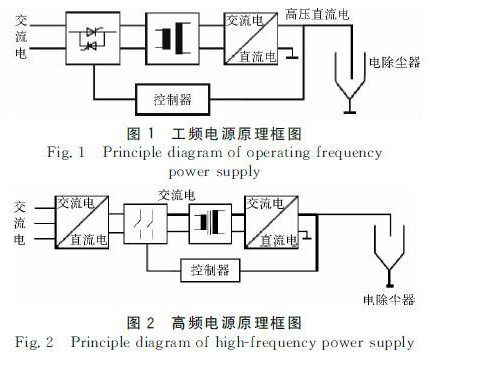

工頻電源和高頻電源原理框分別如圖1和圖2所示。

傳統的電除塵器普遍采用工頻可控硅電源供電，其電路結構是兩相工頻電源經過可控硅移相控制幅度后，送整流變壓器升壓整流，形成100Hz的脈沖電流送電除塵器。

高頻電源則是把三相工頻電源通過整流形成直流電，通過全橋逆變電路形成高頻交流電，再經過整流變壓器升壓整流后，形成高頻脈動電流送電除塵器，其工作頻率可達到20～50kHz。其主要包括3個部分：變換器、變壓器、控制器。其中，全橋變換器實現直流到高頻交流的轉換，高頻變壓器/整流器實現升壓整流輸出，為電除塵器提供供電電源。

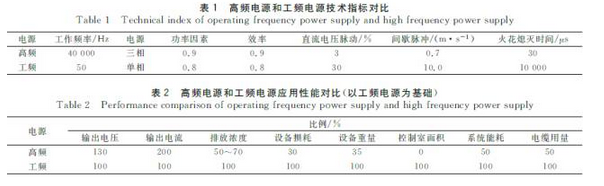

高頻電源和工頻電源的技術指標、應用性能對比見表1和表2。
